Поэтому рис. 1 является моделью законченных процессов СМК, он также способен демонстрировать взаимосвязь между процессами.

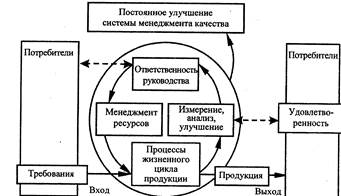

Рис. 1. Система менеджмента качества, основанная на процессном подходе
На примере процессов создания продукта и (или) оказания услуг модель подчеркивает тот факт, что заказчики и другие заинтересованные стороны играют важную роль в процессе установления входных требований. После этого по отношению ко всем процессам, необходимым для создания продукции и (или) оказания необходимой услуги, применяется управление процессом и проводится проверка «выхода». Измерение степени удовлетворенности заказчика и других заинтересованных сторон используется в качестве обратной связи для оценки и признания того, что требования заказчика были выполнены.
Переход к процессному подходу позволяет рассматривать деятельность, проводимую в рамках СМК, не в статике, а в динамике. В соответствии с новой версией стандартов деятельность в рамках системы должна постоянно развиваться и совершенствоваться с учетом результатов соответствующих изменений и анализов.
Система менеджмента качества по сути призвана «обслуживать» сеть процессов в организации, влияющих на качество выпускаемой продукции. Очевидно, что общее руководство качеством достигается через управление каждым процессом и всей сетью процессов организации.[1]
Рис.2. Общая схема процессного подхода имеет следующий вид:
1 - вход процесса; 2 - выход процесса; 3 - контроль на входе; 4 - контроль на выходе; 5 – процесс
Для более глубокого понимания процессного подхода необходимо применять цикл Деминга-Шухарта «Plan — Do — Check — Act» (PDCA). Это «планирование — осуществление — проверка — действие». Использование этого цикла позволяет на практике реализовать непрерывное улучшение процессов, направленное на повышение эффективности работы организации.
На основе процессного подхода организация должна определить процессы проектирования, производства и поставки продукции или услуги. С помощью управления процессами достигается удовлетворение потребностей заказчиков. В итоге управление результатами процесса переходит в управление самим процессом. [4]
Если организация решает передать сторонним организациям выполнение какого-либо процесса, влияющего на соответствие продукции требованиям, она со своей стороны должна обеспечить контроль над такими процессами. Управление ими должно быть определено в системе менеджмента качества.[1]
